Especificaciones técnicas

Modelo	Fuerza	Tamaño	Corriente nominal	Voltaje de entrada	Producción Voltaje	Categoría	Frecuencia de entrada	Frecuencia de salida	Sensor de presión
VFA-18LM	0.75 KW	186154116mm	4.8A	1×220V	1×220V	Entrada monofásica y salida monofásica	50/60Hz	20-50/60 Hz	4-20mA +24V 10bar
	1,1 KW	210173151mm	7A
	1,5 KW	210173151mm	9.6A
	2,2 KW	210173151mm	11.5A
	3kW	250240170mm	13A

product-1490-838

Característica de productos

Este inversor está especialmente diseñado para bombas de piscinas y tiene funciones de ajuste de velocidad y sincronización. Adopta la técnica líder en la industria SPWM y la técnica de transmisión de presión, detecta el cambio real de presión de la tubería y controla la velocidad de rotación de la bomba.
El funcionamiento de este dispositivo es muy sencillo, todas las funciones se pueden finalizar mediante la configuración de parámetros, sin necesidad de personal profesional para depurarlo.
Este inversor VFD es de alta eficiencia y puede ahorrar agua y electricidad hasta entre un 20% y un 60% en comparación con el sistema de suministro de agua tradicional.
El arranque y la parada suaves y la presión constante del agua prolongan la vida útil de la red de tuberías y hacen que el uso del agua sea cómodo y agradable.
El rango de voltaje es salvaje, puede funcionar de manera estable en áreas con grandes fluctuaciones de voltaje.
La instalación es muy sencilla con rosca directa, se pueden utilizar diferentes tipos de bombas de agua y así reducir costes extra.
La pantalla LCD hace que sea rápido y fácil comprobar y configurar el valor de presión real.

Solicitud

Sistema de refuerzo de agua del grifo
Sistema de suministro de agua doméstico y residencial.
Sistema de suministro de agua para piscinas.
Sistema de suministro de agua comercial
Sistema de suministro de agua para dormitorios de fábrica.
Sistema de circulación de agua industrial.

Parámetros técnicos

No.	Especificación de producto	0.75 KW	1,1 KW	1,5 KW	2,2 KW	3kW
1	Potencia de entrada	Fuente de alimentación CA monofásica
2	Voltaje de entrada	110 VCA o 220 VCA
3	Fluctuación de voltaje permitida	80V~140V(110V) O 160V~260V(220V)
4	Frecuencia de entrada	50/60Hz
5	Voltaje de salida	110 VCA o 220 VCA
6	Tipo de carga	Bomba
7	Rango de frecuencia de salida	20-50/60 Hz
8	Sensor de presión	24V, 4-20mA(10bar)
9	Rango de ajuste de presión	{{0}}.5~9,0bar
10	Requisitos de configuración del tanque de presión	Se requiere un tanque de agua a presión inflable de al menos 2 litros (presión preestablecida=60% de la presión de configuración)
11	Rango de temperatura	0~+40 grado
12	Medio	Agua limpia dentro del rango de temperatura de 0~+100 grados
13	Presión requerida durante el arranque automático	Cuando la presión de ajuste de fábrica es inferior a 0.3 bar
14	Instalación	Asegúrese de que la conexión a tierra sea apropiada y confiable antes de usar.

Descripción de la función de control de sincronización y velocidad

Descripción clave

①ꓥ clave para agregar valor. El valor establecido para el tiempo se puede aumentar en la configuración de tiempo y el valor establecido para la velocidad se puede aumentar en la configuración de velocidad.

②ꓦ clave para el valor menos. El valor establecido del tiempo se puede disminuir en la configuración de tiempo y el valor establecido de la velocidad se puede disminuir en la configuración de velocidad.

③Equipo/Período de tiempo"1" /"2" /"3Teclas ". En el modo automático, puede ajustar y ver los parámetros del período de tiempo, y en el modo manual puede ajustar la marcha y los parámetros de la marcha.

④"Retrolavado" -llave de cambio/escape. En el modo automático, puede configurar los parámetros del modo de escape y en el modo manual puede ajustar los parámetros de la marcha y la marcha (4 marchas).

⑤"Establecer" -establecer la posición clave. Una pulsación breve de esta tecla determina y establece el parámetro actual.

⑥"Ejecutar/Detener" -botón ejecutar o detener. Una pulsación breve de esta tecla permitirá que la máquina funcione o se detenga.

función de visualización

El letrero que se muestra se enciende para indicar que la máquina está en modo automático.

El letrero que se muestra se enciende para indicar que la máquina está en modo manual.

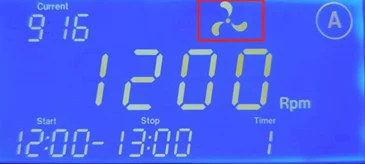

El letrero que se muestra se enciende para indicar que la máquina está en funcionamiento.

El letrero que se muestra se ilumina para indicar que el dispositivo está en estado de falla, mientras que la pantalla mostrará el código de falla.

El signo que se muestra indica la hora del dispositivo.

El signo que se muestra indica el período de tiempo o tiempo de escape, rango de período de tiempo 1~3, rango de tiempo de escape 0~9, unidad: minutos.

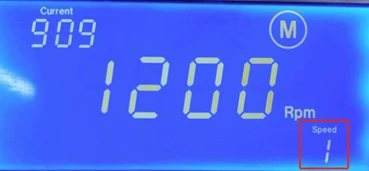

La señal que se muestra indica el engranaje de control de velocidad en modo manual, rango de marcha 1~4.

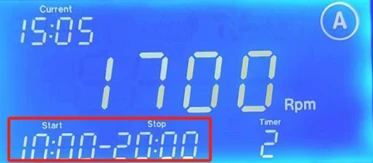

El área que se muestra en la figura indica la hora de inicio y finalización de cada período de tiempo en modo automático.

Esta área de visualización indica la velocidad establecida actualmente. En caso de una condición de falla, también se puede mostrar el código de falla.

Funciones del dispositivo

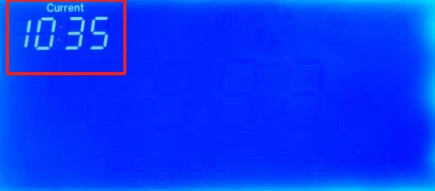

①Configurar la hora local. Al mismo tiempo, mantenga presionada la tecla "ꓥ" y "SET" para mantener 3 segundos, puede ingresar al modo de configuración de tiempo de la máquina, en este momento, de acuerdo con el cursor parpadeando, product-435-191 Puede presionar "ꓥ" y "ꓦ" para ajustar el tiempo más o menos, después del ajuste, presione la tecla "SET" para la siguiente configuración de parámetros hasta que el cursor no parpadee, es decir, se completa toda la configuración de parámetros.

②Restablecer la configuración de fábrica. Cuando la máquina esté parada, mantenga presionados los botones "RUN" y "SET" simultáneamente durante 3 segundos para restablecer la máquina a la configuración de fábrica.

③Cambio de modo automático/manual. Mantenga presionados los botones "ꓦ" y "SET" al mismo tiempo durante 3 segundos para cambiar entre el modo automático y el modo manual.

④Función de escape. En modo automático, presione prolongadamente el botón "BACK WASH" durante 3 segundos, puede ingresar la configuración de parámetros de la función de escape, de acuerdo con la posición parpadeante del cursor, presione "ꓥ" "ꓦ" para ajustar el tiempo de escape, después del ajuste, presione " "SET" para confirmar la configuración. Esta función se ejecutará a la velocidad máxima predeterminada durante 1 minuto antes de cada inicio en modo automático y luego volverá a funcionar a la velocidad establecida para el período de tiempo normal.

⑤Modo de operación de control de velocidad y sincronización en modo automático. En modo automático, mantenga presionado el botón de período de tiempo ("1" / "2" / "3") y manténgalo presionado durante 3 segundos para ingresar al modo de operación de control de sincronización y velocidad, de acuerdo con dónde parpadea el cursor, en primer lugar, llevar a cabo el ajuste de la velocidad de rotación, product-893-401 presione "ꓥ" "ꓦ" para ajustar la velocidad de rotación, rango de configuración de velocidad de rotación 500 ~ 3000 rpm. Después del ajuste, presione "SET" para confirmar la configuración, luego configure la hora de inicio y la hora de parada de acuerdo con el cursor parpadeante. product-334-147 Presione "ꓥ" "ꓦ" para ajustar la hora y el ajuste de la hora finalizará. Después de ajustar la hora, presione "SET" para confirmar la configuración hasta que el cursor ya no parpadee, es decir, todos los parámetros están configurados, hay un total de tres períodos de tiempo que se pueden configurar en este modo. Después de configurar todos los parámetros del período de tiempo, presione "RUN/STOP" para iniciar la función de operación de control de sincronización y velocidad, mientras la pantalla iluminará el letrero. product-345-149 , el letrero siempre está encendido y el letrero del ventilador no gira en la pantalla, significa que el modo de operación de control de sincronización y velocidad se ha iniciado pero no ha ingresado al tiempo establecido. Después de ingresar el tiempo establecido, el dispositivo funcionará de acuerdo con los parámetros establecidos y el símbolo del ventilador girará en consecuencia.

⑥Cambio de marcha en modo manual y ajuste de velocidad para diferentes marchas. En el modo manual, presione brevemente el botón de engranaje ("1" "2" "3" "RETROLAVADO") La velocidad de la bomba se puede cambiar y la velocidad en diferentes velocidades se puede configurar a través del menú, presione prolongadamente el botón de engranaje (" 1" "2" "3" " BACKWASH") y manténgalo durante 3 segundos para ingresar al modo de configuración de parámetros de engranaje, product-1051-481 De acuerdo con el cursor parpadeando, presione "ꓥ" "ꓦ" para ajustar la velocidad de rotación. Después del ajuste de velocidad, presione "SET" para confirmar la configuración actual. El cursor no parpadea, lo que indica que la configuración del parámetro está completa.

Código de falla

Pantalla de protección contra sobrecalentamiento "oH", este código se muestra cuando la temperatura del radiador alcanza los 80 grados.
Pantalla de protección de sobrecarga "od", este código se muestra cuando se excede el valor actual establecido o la potencia de carga.
Pantalla de protección contra cortocircuito/sobrecorriente de salida "oc", este código se muestra cuando ocurre un cortocircuito/sobrecorriente en el motor.
La protección contra bajo voltaje muestra "uLU", este código se muestra cuando el voltaje cae por debajo de 160 V.
La protección contra sobretensión muestra "uOU", este código se muestra cuando el voltaje es superior a 270 V.
Pantalla de protección de pérdida de fase "LP". Faltan cables de fase del motor o tienen mal contacto.
Fallo de comunicación "EL". Fallo de comunicación entre la placa principal y la placa portátil.
